主要用途及适用范围

电火花线切割机床采用电极丝(钼丝、钨钼丝)作为工具电极,工作液作为介质,在高频脉冲电源的作用下,工具电极和加工工件之间形成火花放电,放电通道瞬间产生高温,使得工件表面熔化甚至气化,线切割机床通过X-Y拖板和U-V拖板的运动,使得电极丝沿着预定的轨迹运动,从而达到加工工件的目的。
该机床具有造型美观、结构新颖、性能优越、操作方便等特点,同时刚性好、切削力小、承重量大、运动平稳、操作安全

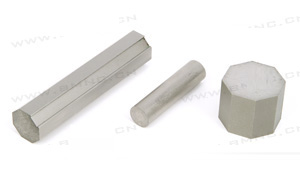

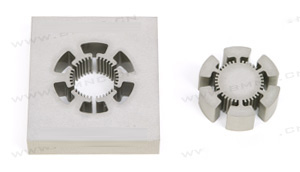

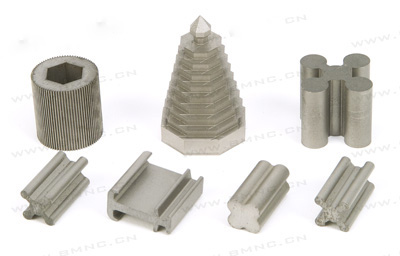

可靠。适合加工高精度、高硬度、高韧性的导电金属模具,样板及形状复杂的零件,特别适合加工冷冲模、挤压模、塑料
模、滚齿刀、精密零件(包括大锥度、等锥、不等锥、上下异形等复杂面)及大载荷和大厚度的大型模具。
该机种广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。配置的大锥度极大拓展了线切割机的加工范围,针对塑钢门窗异形材成型模具,铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。


产品特点-主机

锥度装置:安装在线架上,通过驱动步进电机使锥度装置在U、V轴方向上移动,与X、Y轴配合完成四轴联动。   线架结构:采用两悬臂对称结构,钼丝的张力始终保持在其正常的受力范围内;上下悬臂导轮数目相同,钼丝受力均匀,无论加工厚薄工件均不易短丝;比起C型结构,两悬臂对称结构缩短了运丝路径,从而减少了振动点,确保了精度。   工作台:工作台带有T型槽,台面上配备夹具,适用于各类工件的装夹。
运丝部件:运丝筒采用轻型钢质材料,平稳度高、耐磨抗腐蚀,换向装置采用光电接近开关控制往复旋转,提高工件的加工精度、光洁度,减少断丝现象。   床身:采用高强度铸铁成型的基座,为机床的承重部件。宝时格的铸件体都采用树脂砂铸造技术铸造(慢走丝铸件就采用此技术),两次高温退火处理,确保机械精度的恒久不变,且承载力优于国内同类机型。   导轨及丝杆:采用精密V型钢轨或直线导轨和精密级滚珠丝杠机构。

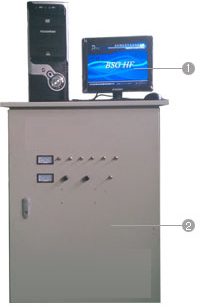

产品特点-控制柜

  控制器及显示:采用高性能PC机,P4以上配置,以太网接口,配备LCD彩色显示器。

  高频电源及内部线路:采用专用高速电源,该高频电源脉冲提高了脉冲信号的频次、精确性与稳定性,革命性的提高了切割效率。内部线路采用国际上流行的模块化设计,故障率低且易于维修。采用多种智能型编控系统、适合各种客户需求、Windows 98运行平台。

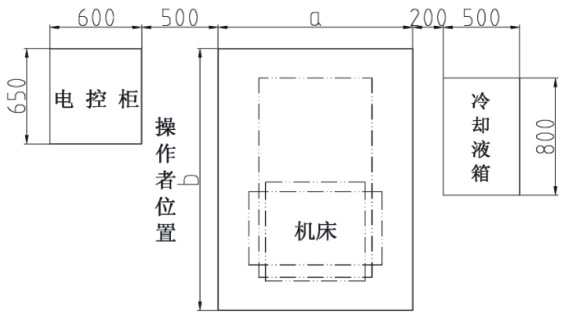

地基平面布置

DK7725 - DK7780机型
