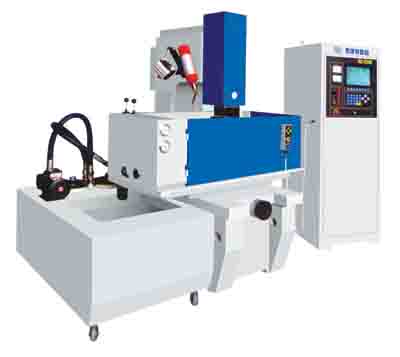

ZNC系列电火花成型机
产品名称:ZNC系列电火花成型机


产品型号:ZNC
   产品详细介绍
(一)机械构造特性
1.机械设计是使用电脑(CAD)辅助设计,持久加工中确保机械机构不变形,确保加工精度。
2、铸件材料采用树脂砂250经时效处理及二次退火处理。
3、X、Y轴导轨采用V型与平面设计,于重压下滑动轻巧,导滑面经高耐磨材料处理,确保机床传动过程导轨精度不变,轨面不磨损。
4、z轴直线导轨采用进口NB或其他品牌产品
5、X、Y轴传动元件采用台湾产的滚珠丝杆绳,传动平稳轻与匀称;Z轴传动元件采用台湾梯形滑动丝杆绳,确保机头运动平稳且具有自锁性。
6、主轴头采用宽调速伺服电机(日本三洋M818T)具有高响应能力、电性能优良的特点。
7、机床轨面润滑油路采用紫铜管或钢丝护套管确保机床油路长久耐用。

(二)电控箱规格
最大加电流 60A 90A
最大加工速度 400mm3/min 600/700mm3/min
最小电极消耗比 0.3% 0.3%
最佳表面精度 0.1umRa 0.1umRa
最大消耗电力输出 60KVA 9KVA
输出电压 90-260VDC 90-260VDC
重量 250kg 300kg

(三)机械规格
规格     机器
单位
350ZNC
450ZNC
540ZNC
600ZNC
工作槽(长×宽×高)
mm
920×530×340
1100×600×400
1170×690×425
1720×1000×620
工作台(长×宽×高)
mm
600×350
700×420
800×500
1000×600
左右行程-X轴
mm
350
450
500
650
前后行程-Y轴
mm
250
350
400
550
Z轴行程
主轴行程
mm
180-200
180-200
200-250
400
辅助行程
mm
200
210
300
300
电极头平面与工作台最大距离
mm
500
600
740
900
最大工件重量
Kgs
650
1000
1300
3500
最大电极重量
Kgs
50
150
150
200
油槽最高液位
mm
320
370
370
550
过滤箱容量
Lite
350
460
540
1126
过滤箱尺寸
mm
1250×950×500
1250×780×480
1200×1000×450
2050×1300×460
机器总重量(含电柜、油箱)
Kgs
1000
1800
2200
4000
注:以上参数为公司目前生产产品,如有更改,恕不另行通知

机床特性:

•  机床主轴采用各种名牌线性滑轨,行程流畅。
•  XY 滑轨采用 V 型与平面设计,并使用 TURCITE-B 耐磨片于重压下。滑动轻巧、精度特佳。
•  XY 轴均采用滚珠螺杆,传动轻巧,使用方便。
•  主轴管为高级合金钢,精度加工,确保最佳加工精度。

电控箱特性:

•  加工效率高超细面加工,简单易懂的操作面板,简单的操作步骤,机械状态一目了然。
•  可做深孔加工,钨钢,石墨加工,超微消耗,可作大面积细加工。
•  采用 MOS-FET 电路设计,效率高,采用工业用 DC,SERVO DRIVER 控制,有过电流、过速度、超负载,短路保护。
•  防积碳自动调整及自动排渣功能。
•  全自动放电加工条件选择。
•  高速加工效率提高 20% ,电极消耗比在次期间 0.1% 以下。超细加工电路比传统放电加工机之细加工快约 20% 。
•  2 段伺服进给速度,深孔加工性能优异。
•  三轴光学尺监视功能,确保移位精度。
•  高灵敏红外线检测防火系统兼具自动切断电源功能。
• 标准化 PC 板维护简易,有助于售后服务功能。
